- 產品名稱: 兩檔回彈撥動開關
- 發布日期: 2019-03-23
- 簡要說明:
兩檔回彈撥動開關K3-1391L技術解析兩檔回彈撥動開關K3-1391L技術解析一、產品概述K3-1391L是一款單極雙位（SPDT）左復位式撥動開關，采用緊湊
- 產品詳細
兩檔回彈撥動開關K3-1391L技術解析
一、產品概述

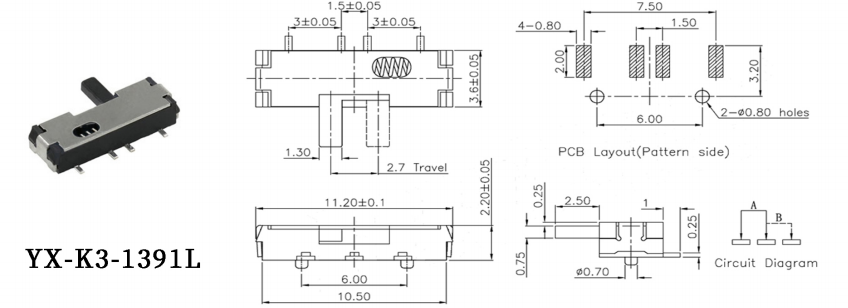

K3-1391L是一款單極雙位（SPDT）左復位式撥動開關，采用緊湊立式設計（11.2×3.65×2.2mm），專為低壓電路切換場景優化。其核心特點包括：
- 250gf±50gf精準回彈力度，確保操作后自動復位至初始位置
- 直插式（DIP）安裝結構，兼容波峰焊與手工焊接工藝
黑色阻燃聚碳酸酯外殼，適配-20℃至+70℃工業環境
二、核心結構與工作原理
1. 觸點系統設計
采用鍍銀磷銅觸點，中間公共端（COM）與兩側常開/常閉（NO/NC）端子構成單刀雙擲結構：
- 接觸電阻≤50mΩ，支持3A@120VAC或1.5A@250VAC負載
- 專利線接觸設計，相比傳統點接觸提升30%導電穩定性
2. 回彈機制
內置不銹鋼彈簧+青銅彈片雙保險系統，實現雙重回彈保障：
- 機械壽命≥10,000次（無負載測試）
- 可選環氧樹脂密封版本，防塵等級達IP40
三、關鍵性能參數
| 類別 | 參數 | 標準值 |
|---|---|---|
| 電氣性能 | 額定電壓 | 120V AC / 250V AC |
| 機械性能 | 操作力 | 250±50gf |
| 行程 | 3.0±0.3mm | |
| 端子強度 | 500gf側向負載無變形 | |
| 環境適應性 | 工作溫度 | -20℃至+70℃ |
| 認證標準 | RoHS/REACH/UL認證 | |
四、典型應用場景
憑借其高可靠性與緊湊設計，K3-1391L廣泛應用于：
- 工業控制：PLC設備狀態切換、儀器儀表模式選擇[[1][5]]
- 消費電子：電動玩具電源管理、音響設備輸入切換
- 智能家居：凌動開關改裝，支持智能燈具無級調光
特殊應用提示：醫療設備使用時需注意避免使用含鹵烴溶劑的清洗工藝
五、安裝與操作指南
1. 焊接規范
- 波峰焊：峰值溫度≤260℃，接觸時間≤3秒
- 手工焊接：烙鐵溫度≤350℃，單點焊接≤3秒
2. PCB設計建議
- 安裝孔徑公差±0.1mm，防止應力導致接觸不良
- 推薦焊盤尺寸：2.5×1.8mm（直插式）
